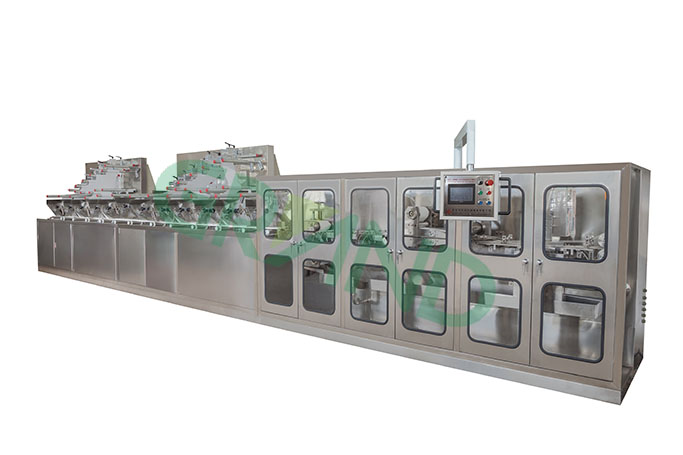

Máquina completa de plegamiento y empaque de toallitas húmedas

Máquina plegable de tejido húmedo completamente automático (30-120pcs/bolsillo)

1. Proceso de producción:

Desengivado no tejido - Corte - Plegamiento vertical - alimentación médica en línea - Configuración de longitud - corte - configuración de pila - salida final de productos

2. Parámetros técnicos principales

3. Características principales de servo

1) 2 servos de Mitsubishi; estructura científica y compacta; Operación y mantenimiento convenientes;

2) puerta de seguridad, dispositivo de parada de emergencia y sistemas de protección relativa, diseñados según CE;

3) Las piezas técnicas principales se fabrican en el centro de mecanizado CNC, y las piezas eléctricas principales se compran en marcas internacionales;

4) motor controlado por convertidor de frecuencia; acoplamiento universal como la parte principal; integración de la caja de engranajes y el faser; conducción del cinturón sincrónico;

5) La fase se puede ajustar para ser sincrónica con la máquina.

4. Estructura principal

1) estructura de acero, incluida la placa SS y las piezas SS;

2) ajustable para las toallitas que se aparecen o no;

3) alimentación líquida a través de la boquilla;

4) El sistema de alimentación líquida incluye dos barril SS de 400L, sistema de mezcla continua y sistema de circulación para el volumen de alimentación líquida ajustable;

5) Algunas tuberías están hechas de SS y otras son mangueras transparentes;

6) El sistema de apilamiento puede apilar materiales rotundamente;

7) sistema de corte de materia prima; longitud ajustable (en plc);

8) Servo Motor para un ajuste de cantidad conveniente del sistema de conteo de piezas y conteo de pilas.

9) sistema de conducción;

10) HMI;

11) descarga de productos finales;

12) CE de piezas eléctricas;

13) Sistema de protección de seguridad; sistema de frenado de emergencia; cortador seguro; protección de la puerta de vidrio;

14) Servo System of Mitsubishi;

15) conteo automático;

16) registro de fecha de producción automática;

17) alarmante por la falta de material

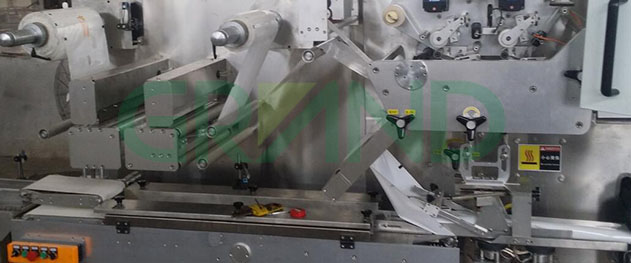

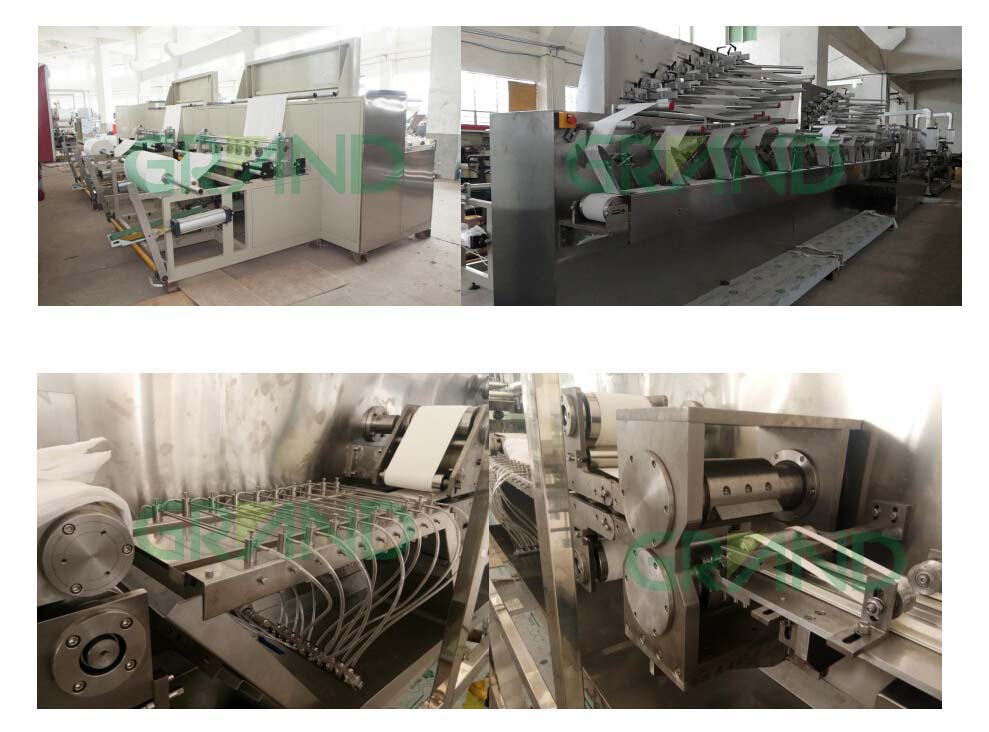

5. Fotos de detalles de la máquina

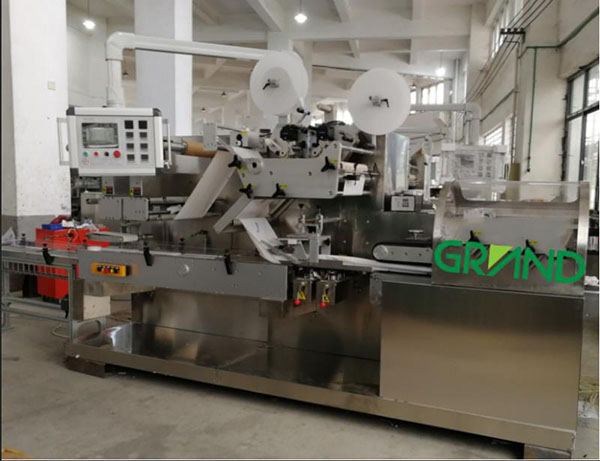

Máquina de envasado de toallitas húmedas para bebés totalmente automáticas

1.Producto

Toallitas húmedas para bebés

2. Proceso de producción

Conectación con la máquina principal (Hy -2700 Automatic Wipe Machine) - Alimentador automático de materiales - Puerto de alimentación de la máquina de embalaje - Configuración de longitud de película - Configuración de la etiqueta de la etiqueta - Configuración de posición de apertura - Reciprocación de sellado horizontal y salida de producto divisor

3. Mayores de parámetros técnicos

4. Características principales

1) La tensión de la película de embalaje se controla mecánicamente;

2) Dos máquinas de etiquetado están equipadas, una para el etiquetado de la marca principal y la otra para el etiquetado de la marca falsificada;

3) La película de empaque se viene automáticamente;

4) equipo de codificación de fecha de calor;

5) dispositivo de sellado horizontal recíproco con dispositivo de insertación mecánica de refuerzo);

6) Ocho eje de servicio de servomotores de servomotor de alimentación de película, sellado horizontal, apertura, etiquetado, horquilla de cambio, alimentación de material, etc.

7) La posición de empaque de bolsillo, ventana, etiqueta y marca de ojos se puede configurar en la pantalla táctil;

8) dispositivo de alimentación automática de material; Cuando la longitud real de la película de embalaje no es tan establecida, la horquilla de cambio en el dispositivo no empujará el tejido húmedo, sino que funcionará nuevamente después de que la longitud sea correcta. Por lo tanto, los desechos de borde causados ​​por errores de conexión o impresión de películas manualmente se pueden evitar principalmente. (La alineación de las etiquetas no es necesaria cuando la película se conecta manualmente. La misma película se puede conectar casualmente sin influencia en la operación de la máquina)

9) El sistema de sellado horizontal está equipado con funciones de protección de apagado para el par de sobrecarga y el material que se presiona durante el sellado horizontal.

10) Pantalla táctil de color y controlador de movimiento;

11) Sistema de control

A. El sistema de control aplica el sistema Mechatrolink para el movimiento multi-axial y de alta velocidad;

B. El último controlador de movimiento de Yaskawa se utiliza para un ciclo de escaneo de alta velocidad de solo 0.5 ms, procesamiento de datos rápido y control de alta velocidad y precisión;

C. La función de control de fase especial del controlador de movimiento Yaskawa se aplica para el alimentador automático de material para lograr la compensación de posición síncrona y ajustar la posición de alimentación del material convenientemente;

D. El sellado hipotecario está equipado con la función de control de leva electrónica para la operación de máquina estable, confiable y de mayor velocidad;

E.Remote Monitor puede ayudar a los clientes a encontrar y resolver problemas oportunos.

12) El aparato eléctrico principal se compran en marcas conocidas;

13) Chasis de máquina enmarcada.

5. Especificación de material de arrastre

6. Configuraciones principales

1) Cambio de película automática: establezca la cantidad de marcas de la película que aún se transmiten después del min. El diámetro del rollo se detecta para que los materiales de embalaje se puedan cambiar automáticamente;

2) Cambio de etiqueta automática: Establezca la cantidad de etiqueta de apertura original y la cantidad de etiqueta residual. Cuando se alcanza la figura, las etiquetas se pueden cambiar automáticamente;

3) Apertura de dispositivo de película de embalaje, impulsado por servo;

4) dispositivo de control de tensión de película mecánica;

5) dispositivo de formación de películas de embalaje;

6) Película de embalaje dispositivo de sellado vertical;

7) Dispositivo de alimentación de película de embalaje, conducido por servo;

8) dispositivo de sellado horizontal, conducido por servo; Dos servomotores funcionan automáticamente y sincrónicamente;

9) La electricidad se puede controlar de forma automática o manual para requisitos prácticos;

10) Modo manual: se usa durante las pruebas para ajustar cada estación por adelantado;

11) La máquina está equipada con 2 botones E-Stop horizontalmente.

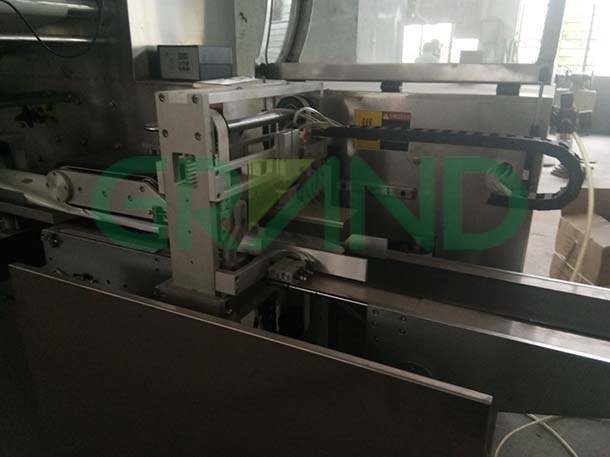

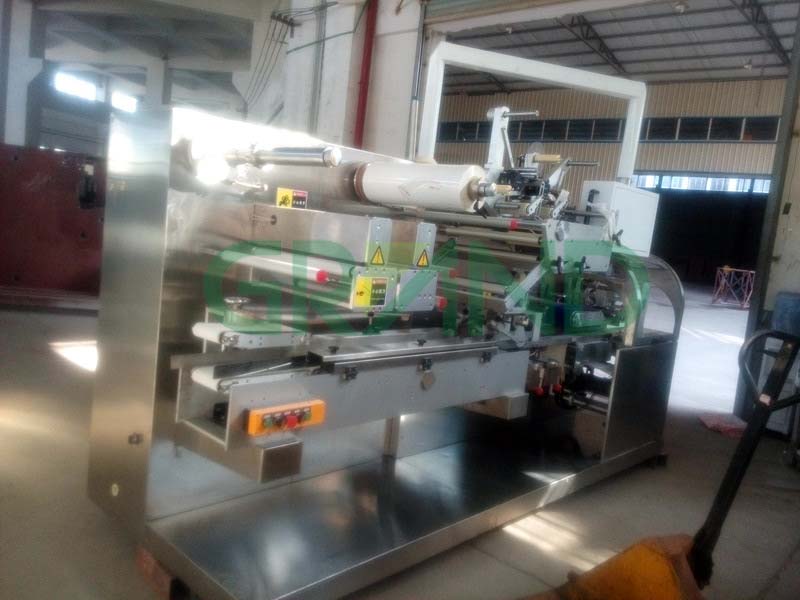

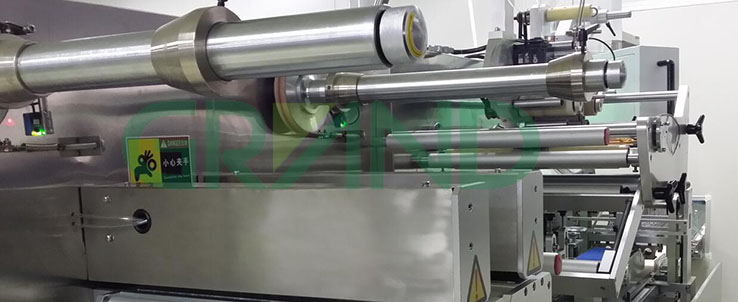

7. Fotos de detalles de la máquina

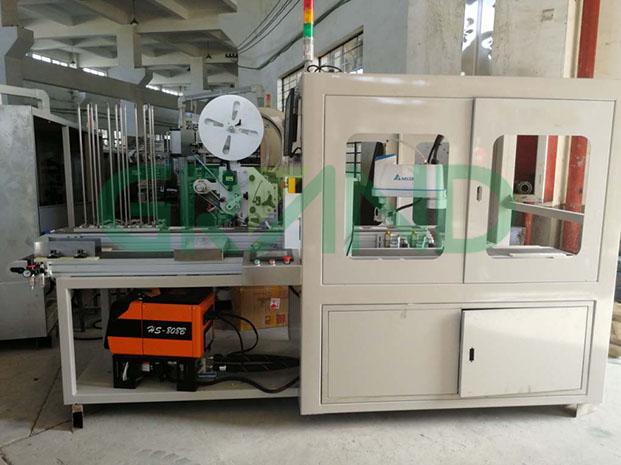

Máquina de estantería de tapa automática

1. Parámetros técnicos

2. Features

1) Se aplica el robot Scara de Delta. Se utiliza ampliamente en productos de computadora, comunicación y consumo electrónico (3C). Con velocidad avanzada, precisión, linealidad y verticalidad, el robot puede tomar, pegar y pegar los pañales en paquetes de limpieza de forma rápida y precisa.

2) Sistema visual E: se adopta el sistema E-visual DMV2000 de Delta. Como una nueva generación de paneles de operación amigables para los humanos, puede construir un sistema de detección visual rápidamente. La cámara de interfaz de Cameralink aplicada puede lograr un procesamiento de alta velocidad. La conexión de comunicación PLC del conjunto interno también puede cambiar los datos automáticamente. Con ellos, la interfaz mostrada y el panel de operación durante el trabajo de la máquina se pueden personalizar para una operación simple y conveniente.

3) Pantalla táctil: es una pantalla de 7 pulgadas. Los parámetros de la posición de la tapa, la posición de pegado, la forma de pulverización de pegamento (rectángulo, pista o ovalado), la compensación de la tapa, etc. se pueden ajustar en la pantalla táctil.

4) Fuente de luz visual: se aplica la fuente LED industrial, que es más confiable que la fuente de luz residencial. El tiempo de descomposición se extiende, la fuente de luz no se estira y se mejora la precisión.

5) Monitor: monitor industrial de 15 pulgadas, que es más adecuado para el taller de producción.

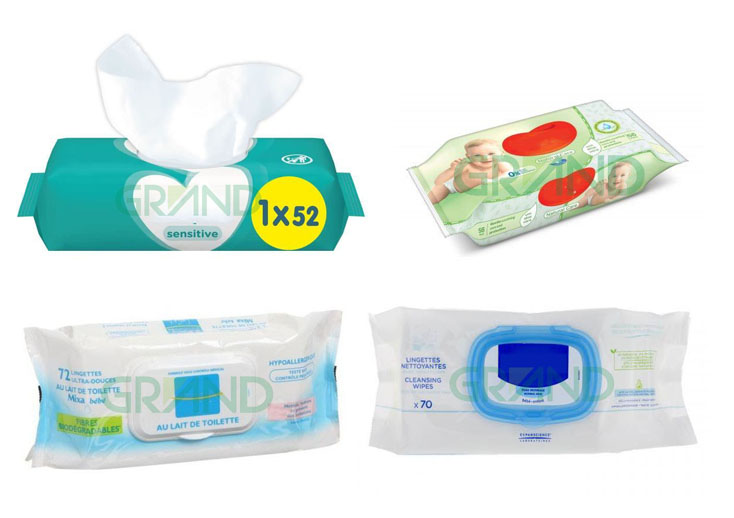

Fotos de muestra
