Estas dos estaciones se asocian entre sí, por lo que se analizan aquí juntas.

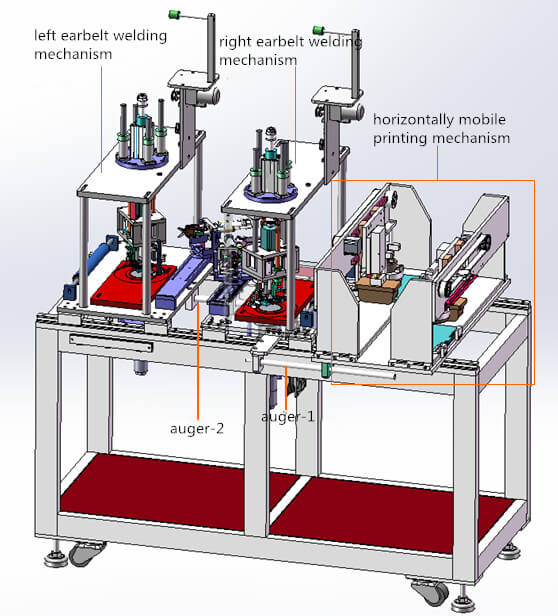

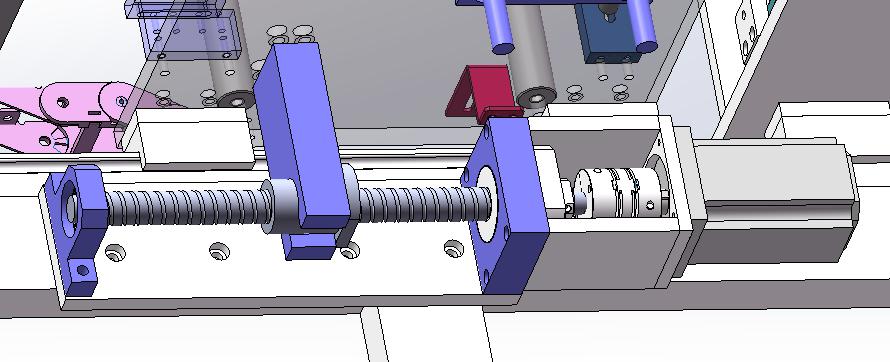

Se puede ver que se utilizan dos sinfines para conectar el mecanismo de soldadura de la alilación izquierda y derecha. Mientras tanto, juntos se mueven a lo largo de la guía en el marco de la máquina. El controlador es el mecanismo de servomotor y tornillo debajo del marco de la máquina.
Pero, ¿por qué se mueven?
La razón es que: el material de la tela avanza, mientras que el mecanismo de impresión móvil y el mecanismo de soldadura de cinturón de altura deben contactar al material durante la operación. Por lo tanto, no debe haber un movimiento relativo entre estos mecanismos y el material al contactar. Por esta razón, el mecanismo de impresión móvil y el mecanismo de soldadura de cinturón de cables deben avanzar con el material y el retorno después de su separación del material.

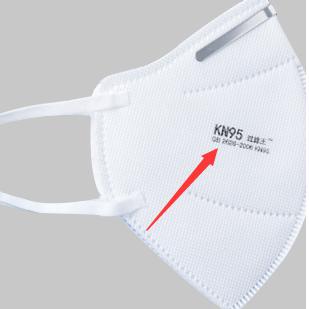

Podemos encontrar textos en N95 como este:
Está imprimido exactamente por esta estación.
La siguiente es su estructura particular:
En primer lugar, el principio de funcionamiento de los mecanismos de impresión móvil izquierdo y derecho es el mismo.

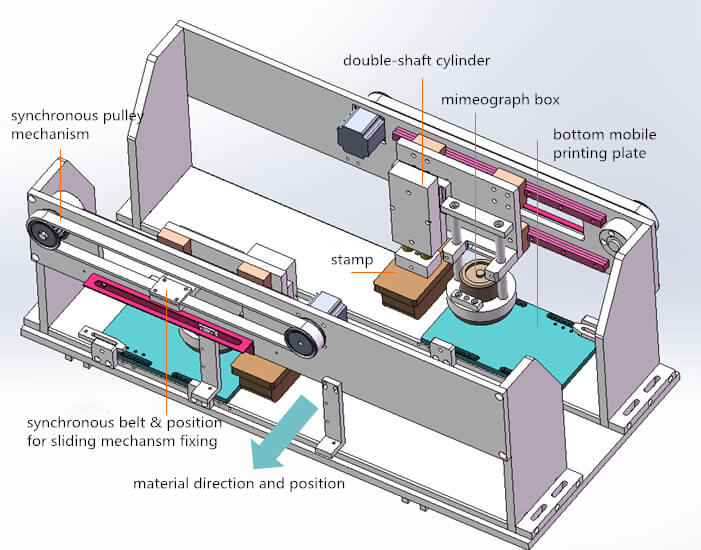

El sello trasero y la caja de mimeografía están impulsados por el cinturón sincrónico y el mecanismo de guía. Motor impulsa la polea sincrónica para fijar el mecanismo deslizante y sincrónico para que puedan tomar un movimiento lineal.
a) Colorante de recubrimiento en la placa móvil inferior con caja de mimeografía;
b) El sello se mueve a la parte superior de la placa móvil; El cilindro de doble eje baja y presiona el sello para pegar colorante;
c) Por fin, el sello se trasladará al material. El cilindro de doble eje se reduce y el colorante se estampa sobre el material.
Los mecanismos de soldadura del benizante izquierdo y derecho tienen la misma estructura y principio de funcionamiento pero posición opuesta.

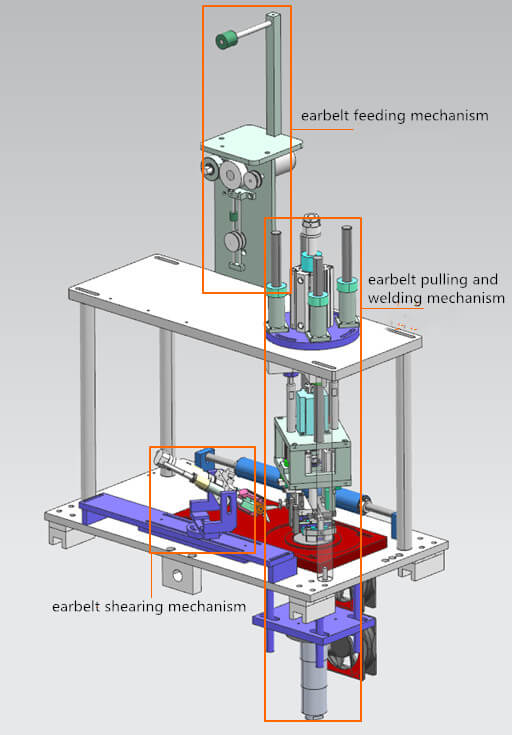

Flujo de operación:
a) El beling se alimenta por el mecanismo de alimentación y se tira al mecanismo de soldadura;
b) El mecanismo de tracción y soldadura de la altura tira del cinturón y luego el mecanismo de sherente lo corta;
c) Por fin el cinturón de soldadura del mecanismo de soldadura en la máscara.

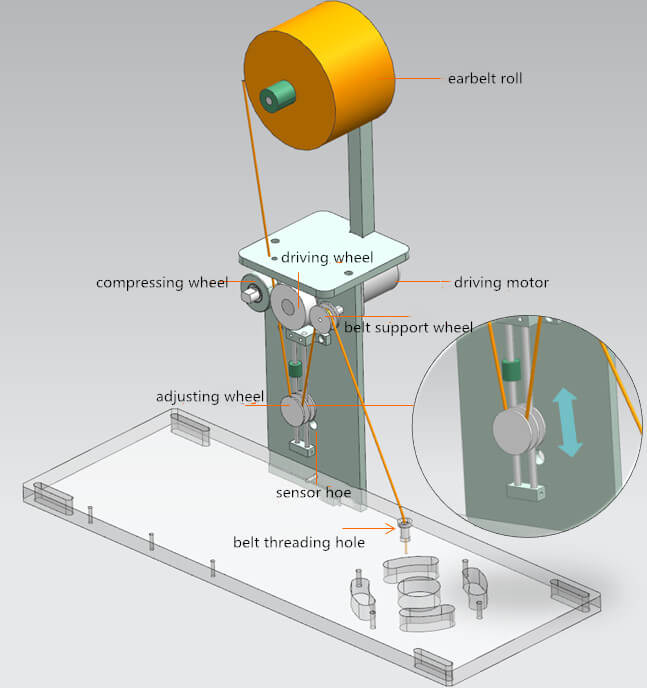

Camino para el cinturón aurel: Rollo de cinturón → Rueda de conducción y rueda de compresión → Rueda de ajuste → Rueda de soporte de cinturón → Hugar de roscas de correa

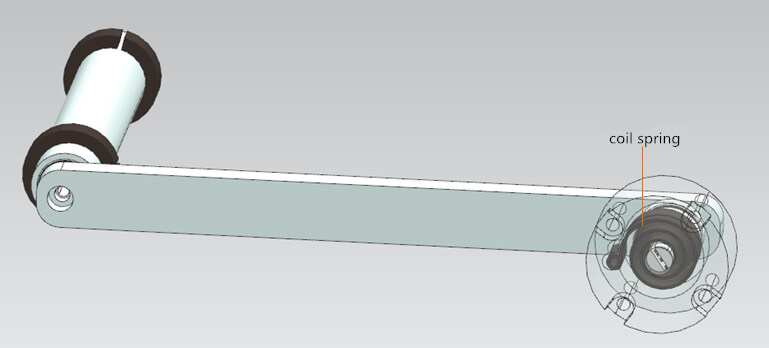

La rueda de comprimir comprime el cinturón en la rueda de conducción. A medida que gira la rueda de conducción, el benebel se mueve hacia abajo. En otro extremo, el cinturón de altura se conecta con el mecanismo de extracción a través del orificio de roscado. Sin embargo, la velocidad de liberación de Earbelt no corresponderá a su velocidad de extracción. En este caso, ajustar la rueda juega un papel para ajustar la tensión del cinturón.
Si se libera, Earbelt estará suelto y ajustará las caídas de la rueda hasta que el sensor lo detecte. Luego conducir el motor se detiene. Mientras tanto, el mecanismo de extracción continuará tirando y levantar la rueda de ajuste. Una vez que el sensor no detecta la rueda, conducir el motor comienza a construir nuevamente y impulsa a Earbelt para ser liberado. Este movimiento de lanzamiento se repite.

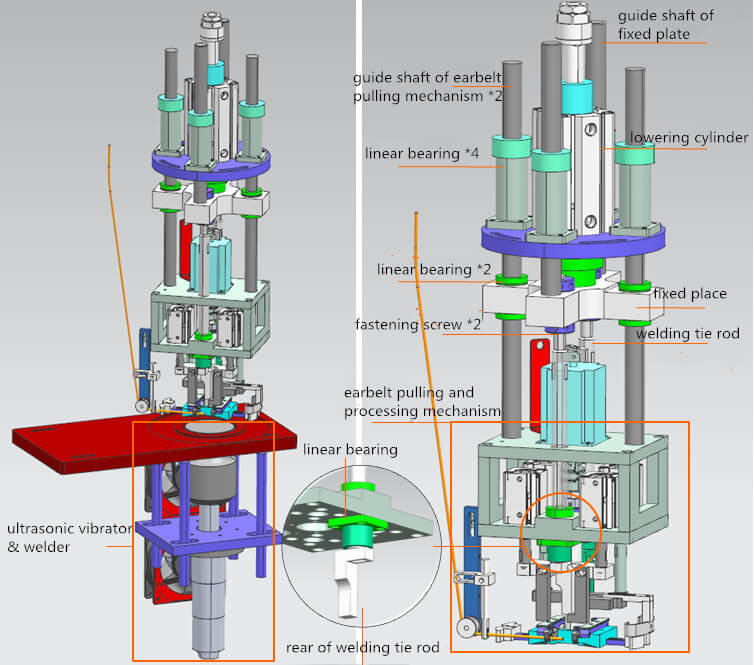

a) ¿Cómo se conectan algunas partes?
La placa de fijación del cilindro que baja;
La varilla de enlace de soldadura está bloqueada en la placa de fijación a través de tornillos de bloqueo;
El movimiento entre la varilla de enlace de soldadura y el mecanismo de extracción y procesamiento del benebre es relativo. Pero si la varilla se eleva a su parte inferior contactando el mecanismo, todo el mecanismo se mantendrá.
b) Principio de movimiento vertical:
La disminución del cilindro empuja hacia abajo la placa de fijación;
La placa de fijación empuja hacia abajo la varilla de enlace de soldadura;
El mecanismo de tracción del cinturón de altura sostenido por la barra de enlace de soldadura se mueve hacia abajo debido a la gravedad;
Al tirar del mecanismo de la parte inferior, el cilindro bajo empujará hacia abajo la varilla de enlace de soldadura hasta que también toque;
La disminución de la placa de fijación del cilindro para moverse hacia arriba;
La placa de fijación impulsa la varilla de enlace para moverse hacia arriba; Luego, el extremo de la barra toca el mecanismo de tracción del cinturón y estas dos partes se mueven juntas;
Se mueven al límite del cilindro.
c) Mecanismo de tracción y soldadura en el bandeo

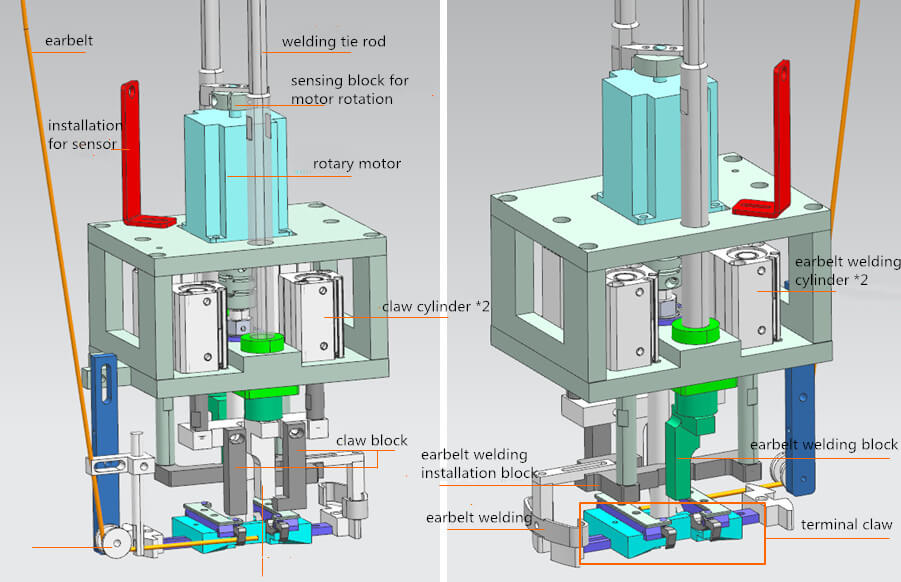

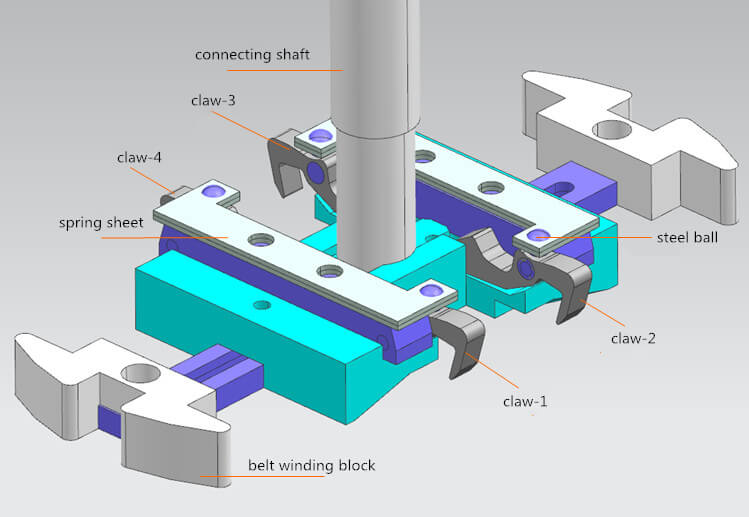

Esta es una imagen del mecanismo de tracción y procesamiento de la alerta desde dos ángulos y la siguiente es una imagen detallada de la garra terminal:
i. Funciones de algunas partes
El sensor coopera con el motor detectando el bloque de detección para la rotación del motor para controlar el ángulo de rotación (180 ° por tiempo)
El estado de la primavera se puede mantener con bola de acero. (Si es presionado por el bloque de garras, el resorte no se revertirá)

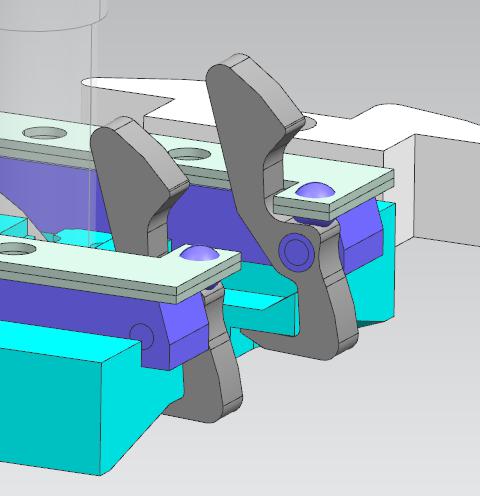

Claw será así después de que lo presione por el bloque de garras (el bandeja de la altura se puede presionar en caso de que se afloje):
II. Oferta a funcionar (el más importante)
Al principio, Earbelt es presionado por Claw-1;

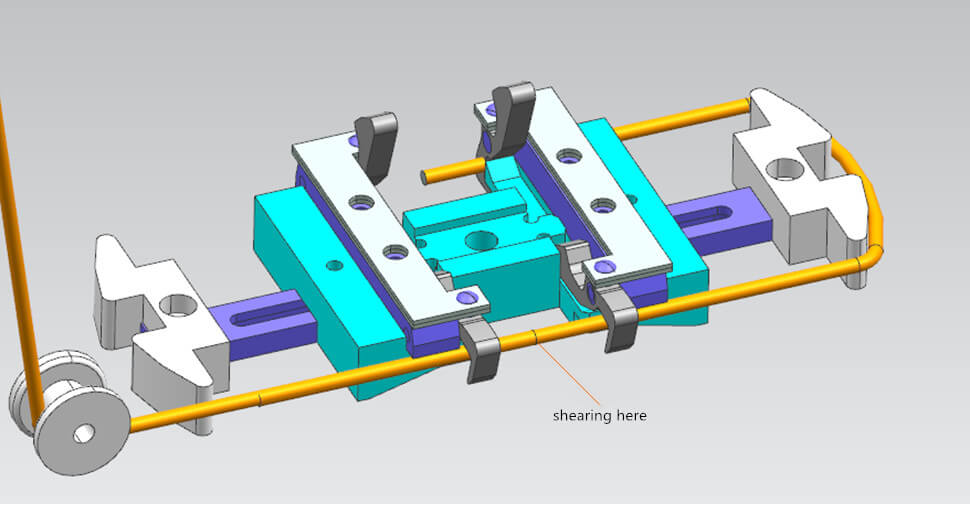

El motor rotativo impulsa la garra terminal para girar durante 180 °. Entonces Claw-1 tirará automáticamente a Earbelt al siguiente estado:
Bloque de garras de accionamiento de cilindro de garra hasta la garra inferior y presione el cinturón de altura. Luego, el mecanismo de cizallamiento de la oreja corta y regresa con bloque de garras;
Todo el mecanismo disminuye hasta que el bloque de soldadura del cinturón en dos lados presione los dos extremos de la alerta;
Earbelt Welding Blovk Welder Earbelt sobre la máscara; El cilindro de soldadura a la oreja empuja la tira de soldadura hacia abajo. Mientras que la tira empuja el cinturón de alucinantes en el bloqueo de alejamiento, la placa de instalación para la tira de soldadura presionará el extremo recogido de la garra-2,3 y 4 para restaurar las tres garras. Al mismo tiempo, Claw puede liberar el buque de cabello cortado. (Nota: la garra 1 no está presionada);
Nota: En los movimientos posteriores, la placa de instalación solo presionará Claw2 y 3.
Todo el mecanismo se eleva. Por fin, Earbelt es soldadura con éxito. Los procesos anteriores se repiten de modo que el benebel se tira rápidamente y se suelde.

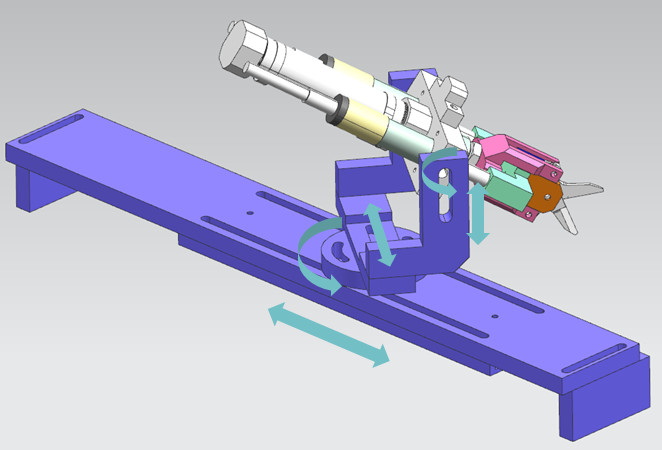

La parte púrpura se usa para ajustar el ángulo y la posición del mecanismo.

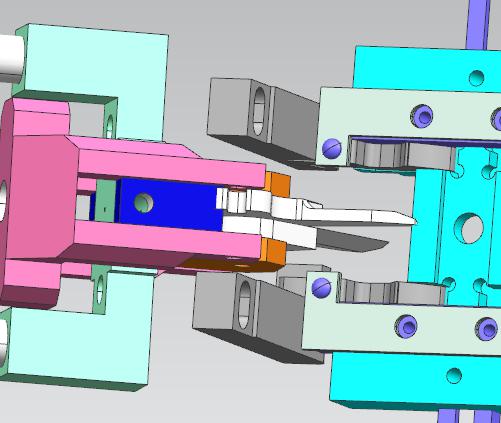

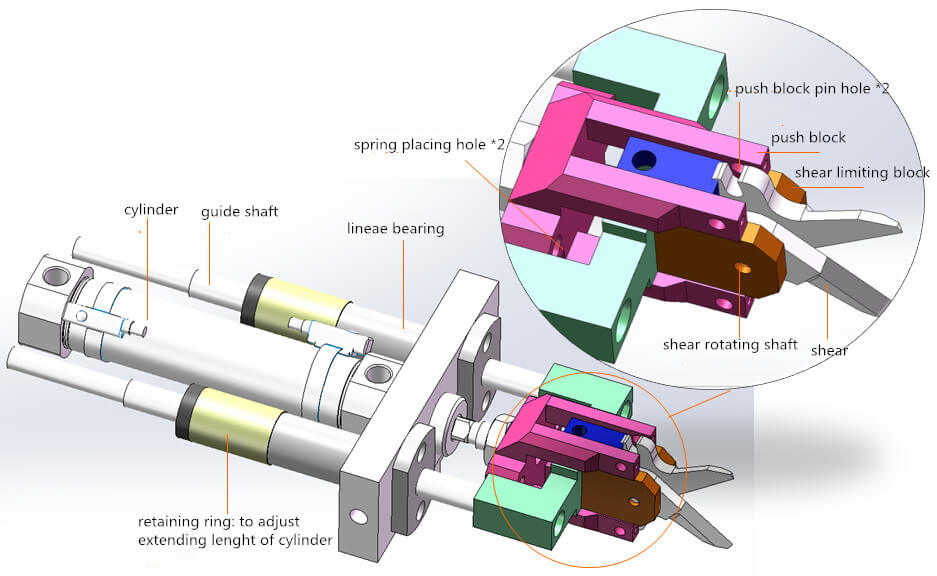

Hay pines en el orificio del pasador de bloque de empuje y el eje giratorio de corte en la producción práctica. Los resortes también se colocan en el orificio de colocación de primavera. Además, no hay conexión entre el bloqueo de empuje, la parte verde y el bloque limitante de corte. Pueden deslizarse.
a) orden de funcionamiento:
El cilindro empuja el mecanismo frontal al auricular;
El cilindro empuja continuamente incluso cuando el bloqueo de la garra de contacto del bloque que limita el corte (que se muestra en la siguiente imagen). Pero la cizalladura será empujada para cerrarse y para que el benebel se cizara;
Durante el regreso, el resorte separará el bloque de empuje del bloque limitante de corte y la cizalladura se restaura para estar abierta.
Como todos sabemos, KN95 está doblado. En realidad, este mecanismo se usa exactamente para doblar máscaras.

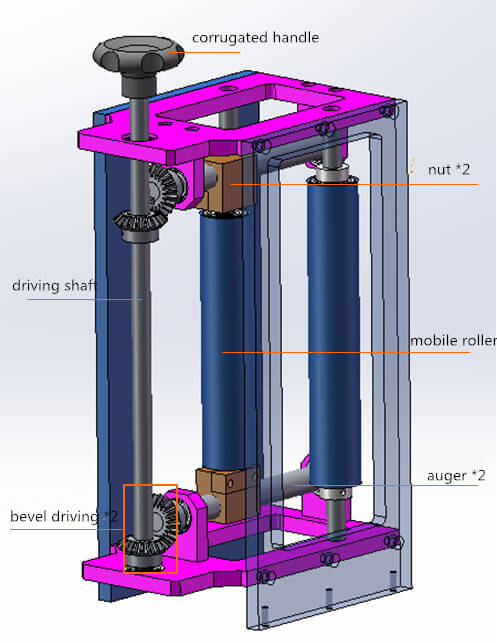

El mango corrugado giratorio puede conducir el eje de conducción para girar. Luego, Auger también se impulsa a rotar mediante el mecanismo de conducción bisel. Por fin, se puede ajustar la posición del rodillo móvil.

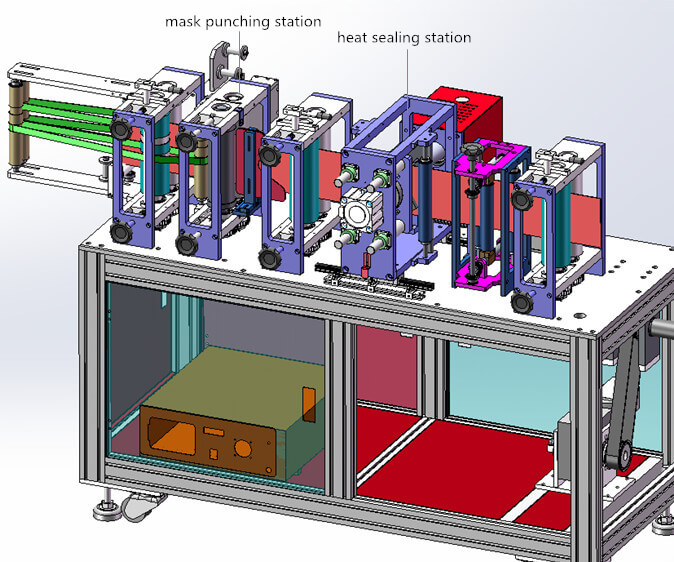

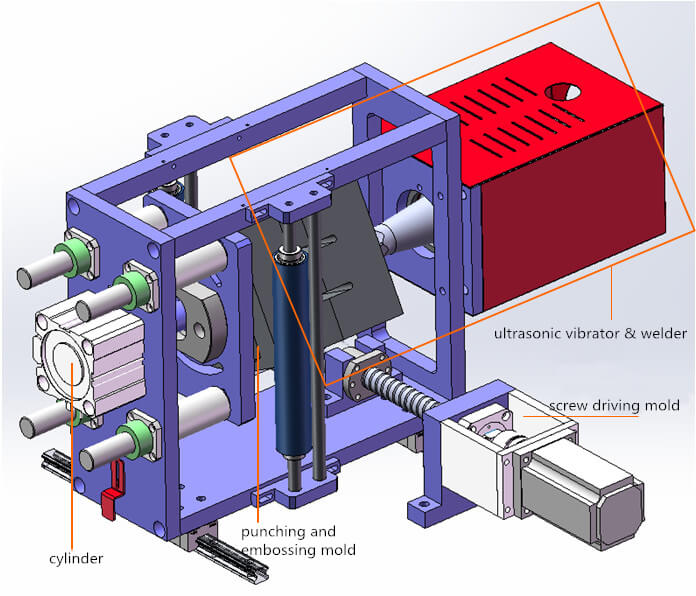

El molde de conducción de tornillos impulsa todo el mecanismo a recipidar para asegurarse de que no haya un desplazamiento relativo de las máscaras. La identificación de máscara doblada calentada por ultrasonic y perforada.

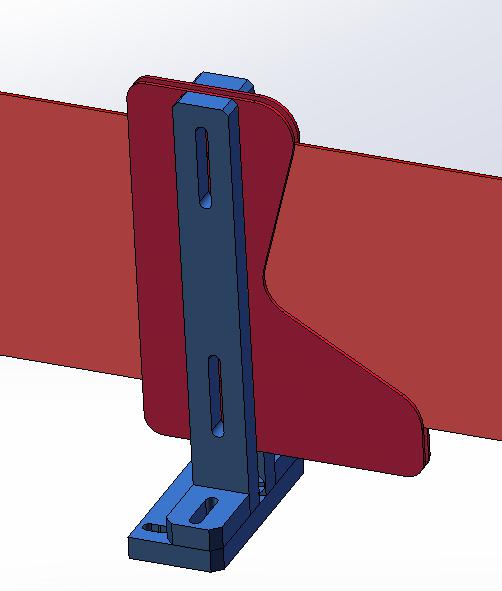

Antes de esta estación, Earbelt se enfrenta. Pero los auriculares de todas las máscaras finales boca arriba. Es la función de esta estación: para voltear los brebels.

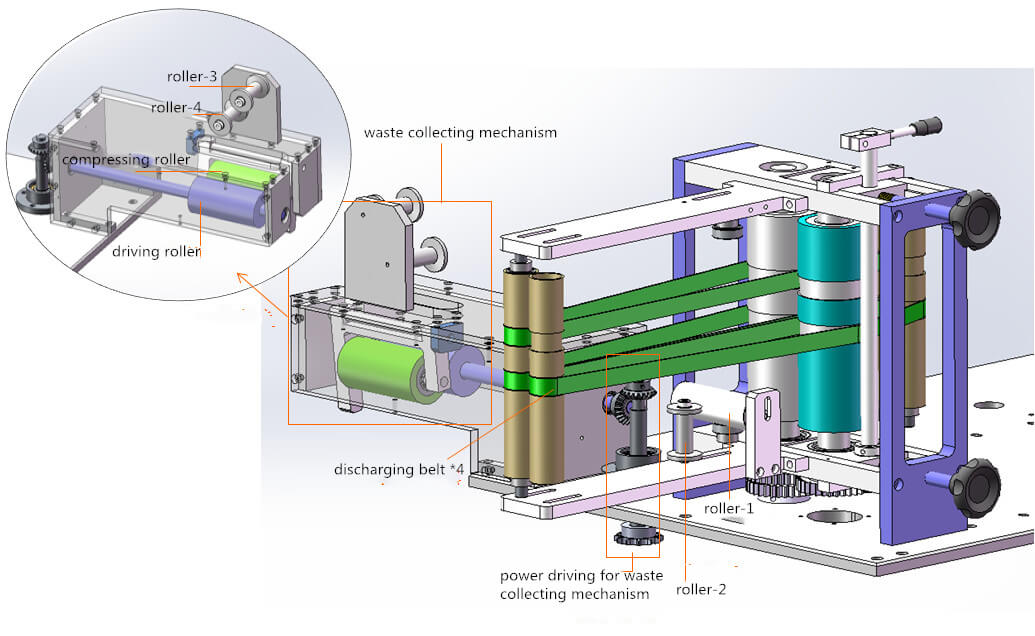

Descargar el cinturón puede descargar máscaras. Los desechos perforados se descargarán en el orden: Roller-1 → Roller-1 → Roller-3 → Roller-4 → Roller de conducción y rodillo de compresión.
La potencia del mecanismo de recolección de residuos también proviene del eje de potencia y transmitido por el mecanismo de bisel. Pero, ¿cuál es el origen de potencia del eje de potencia?
Se puede ver que el origen de potencia es el servomotor y el reductor. Su potencia se puede transmitir a otras estaciones a través del eje de alimentación.

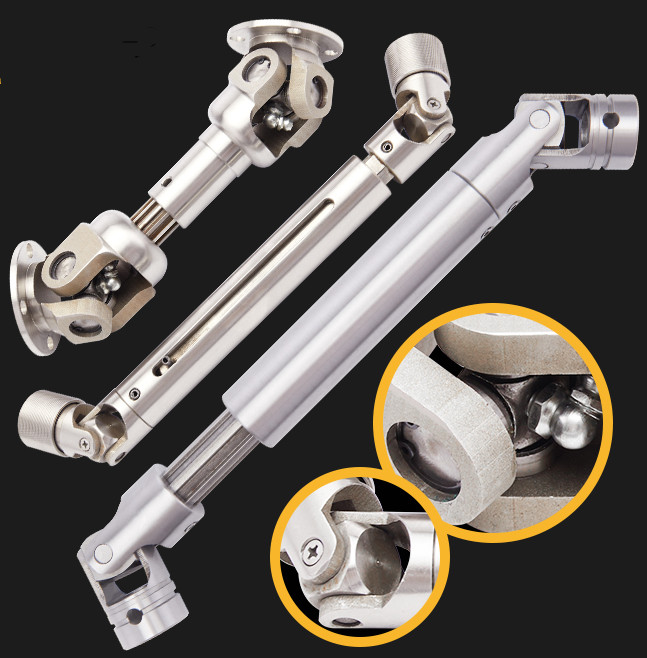

El equipo consta de múltiples marcos de máquinas. Para no desmontar el eje de alimentación mientras los separa, se usa un acoplamiento universal flexible en el lugar de conexión.
