Cómo ajustar el seguimiento de las marcas de los ojos en la máquina de embalaje de la ampolla

Las marcas de los ojos en la lámina Alu se pueden rastrear mediante un interruptor fotoeléctrico después de cada tracción. Si hay una marca de los ojos detectada como conjunto, el alcance de viaje permanecerá; Pero si no, el alcance de viaje puede ser compensado por un seguimiento preciso de las marcas de los ojos.

1. Depuración

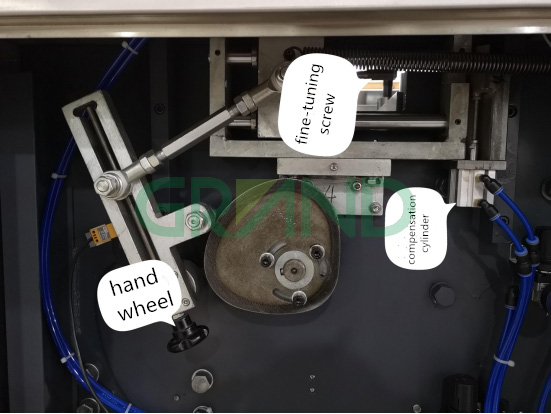

1) Ajuste los moldes para el control del tamaño de la ampolla y determine el tamaño sobre la base del alcance entre dos marcas oculares (o refiriéndose al diagrama del material). La rueda manual se puede girar hacia arriba para alargar las ampollas o girar hacia abajo para acortarlas.

máquina de embalaje1

2) Después del ajuste de la ampolla, enciende el interruptor de seguimiento y alinea con una marca de los ojos en el alumio Alu;

Como se muestra en la siguiente figura, el alu de lámina se tirará hacia la izquierda y el sensor rastrea el lado izquierdo de una marca de los ojos.

Máquina de embalaje de ampollas2

← ← ← ←

Dirección de movimiento de alu de alu

Hay un pequeño botón negro que se puede usar para ajustar la sensibilidad del seguimiento de las marcas de los ojos. La máquina tira de Alu Foil, y el indicador se pone rojo cuando se detecta la marca del ojo y se vuelve verde cuando se tira la marca del ojo. Ningún reemplazo de rojo y verde indica que la sensibilidad del sensor debe ser subida.

3) Durante la operación, según el interruptor de seguimiento de la marca de los ojos, si el cursor se desplaza hacia adelante, el alcance de la tracción es demasiado largo y los operadores pueden ajustar el tornillo hacia adelante. De lo contrario, los operadores pueden ajustar el tornillo hacia afuera.

máquina de embalaje 3

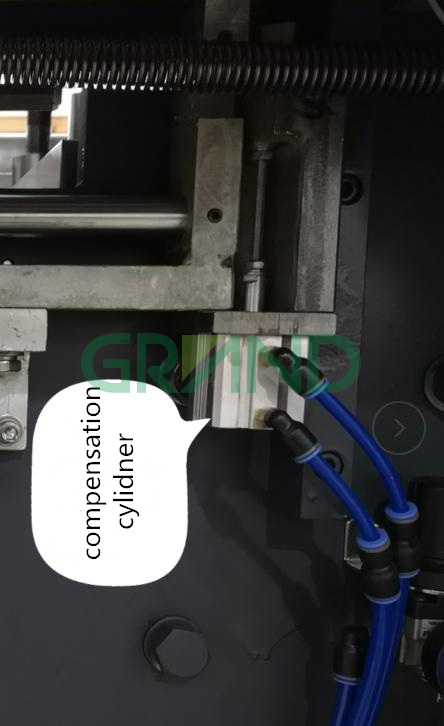

4) Después del ajuste, observe la posición del cursor de seguimiento y asegúrese de que la compensación sea adecuada. (La desviación hacia adelante o hacia atrás está determinada por el cilindro compensador automáticamente. El cilindro se mueve hacia abajo para tirar de la marca de los ojos y alargar la ampolla o se mueve hacia arriba para tirar de la marca de los ojos y acortar la ampolla).

máquina de embalaje 4

5) El programa PLC está depurado en fábrica.

Este método de ajuste es realmente adecuado para el seguimiento de la marca de los ojos en otra máquina de embalaje que se instaló con dispositivo de seguimiento eléctrico, junto con el máquina de embalaje mencionado como arriba.
